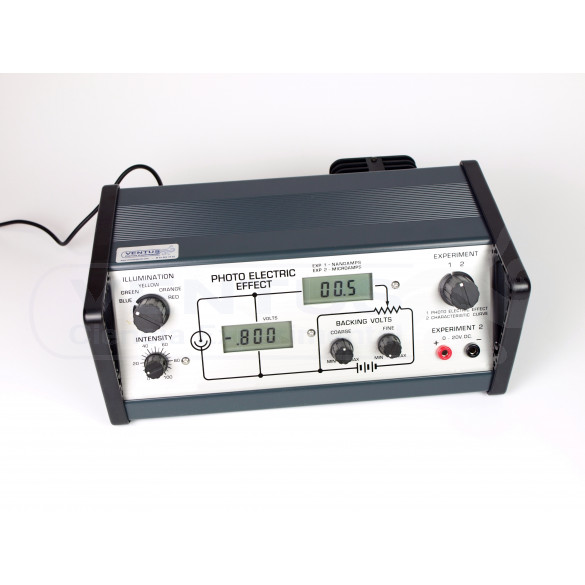

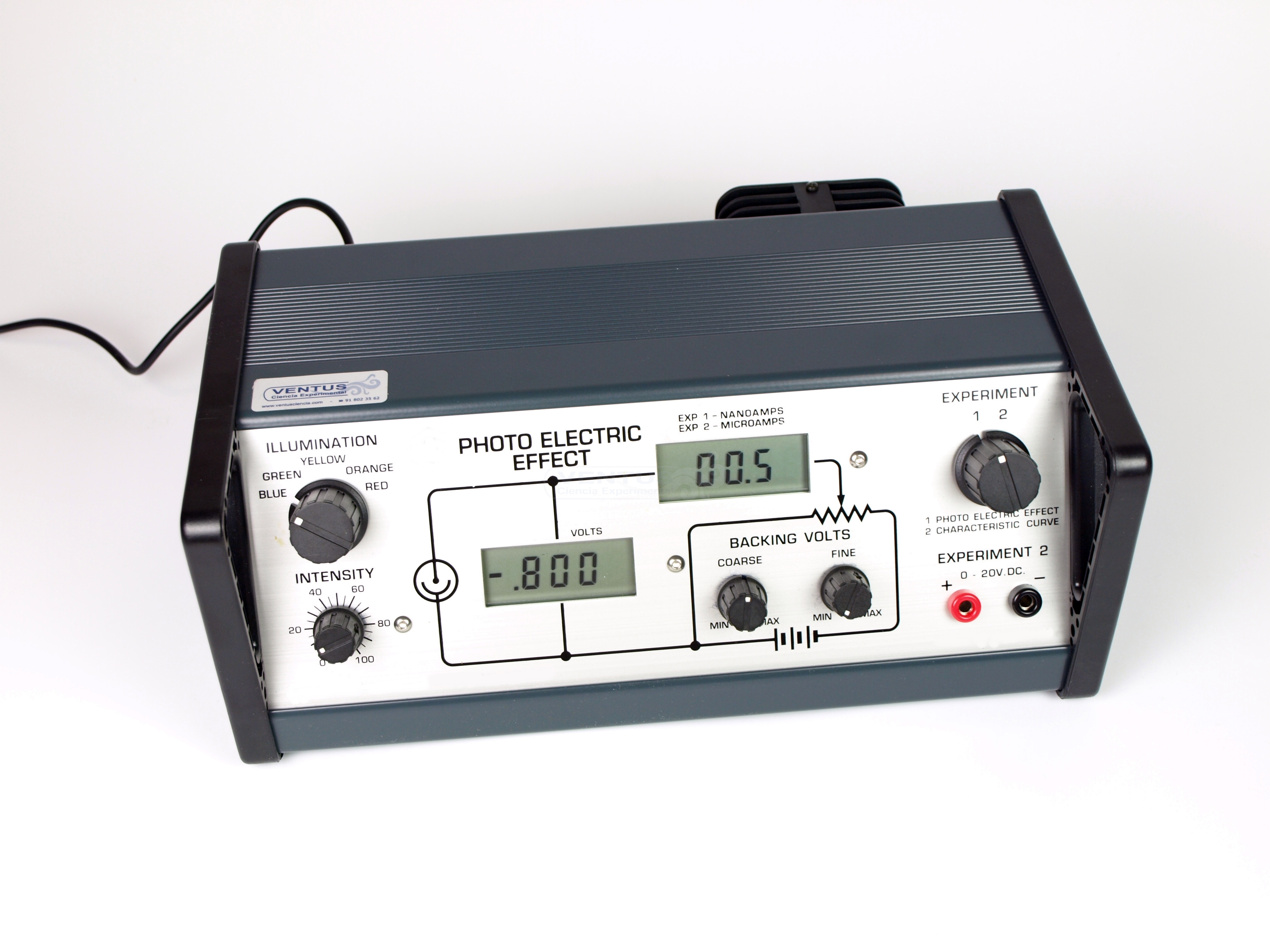

Aparato para efecto fotoeléctrico LED

Para el estudio del efecto fotoeléctrico y estudiar la constante de Planck.

La luz incidente procede de un juego de 5 LED de longitudes de onda conocidas (desde 480nm a 660nm) seleccionables mediante botón rotatorio. La intensidad de iluminación de cada LED seleccionado se puede regular mediante otro botón rotatorio.

Los electrones son generados en el fototubo debido al bombardeo de los fotones sobre la superficie del cátodo (recubierta con Cesio y antimonio sobre óxido de plata). Esta corriente es medida en un indicador digital con resolución de 0,1 nA. Aplicando un pequeño voltaje inverso (mediante botones de ajuste grueso y fino) podemos llegar a parar la corriente generada por los citados electrones. Este voltaje es medido en otro indicador digital, siendo proporcional a la energía de los fotones. De esta manera podemos realizar una gráfica que relaciona la energía de los fotones con su longitud de onda y así calcular la constante de Planck.

Se estudia también que el hecho de introducir en el fototubo diferentes intensidades de luz de la misma longitud de onda, no influye en el voltaje necesario para detener el flujo de electrones (la energía de los electrones desprendidos sólo depende de la longitud de onda de los fotones incidentes).

Se suministra completo incluyendo un alimentador de 12 V CA/CC.

Dim. 272x160x110 mm. Peso 1,3 kg.

También se puede estudiar la curva característica de respuesta voltaje/corriente del fototubo. Para ello se necesita adionalmente una fuente de alimención de 0-20 VCC (p. ejem. ref. 16227).
