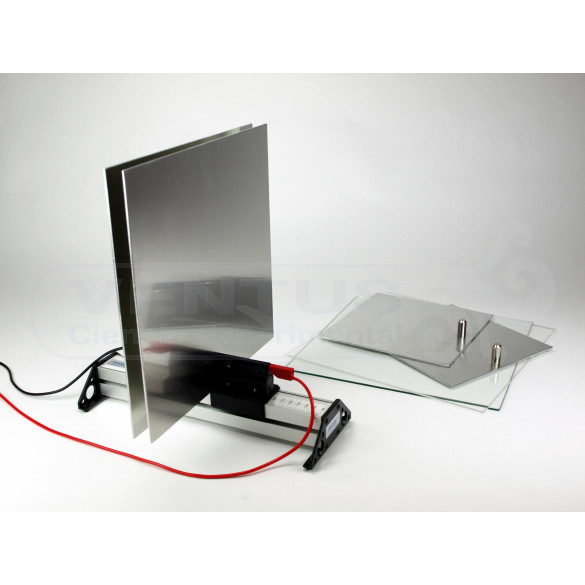

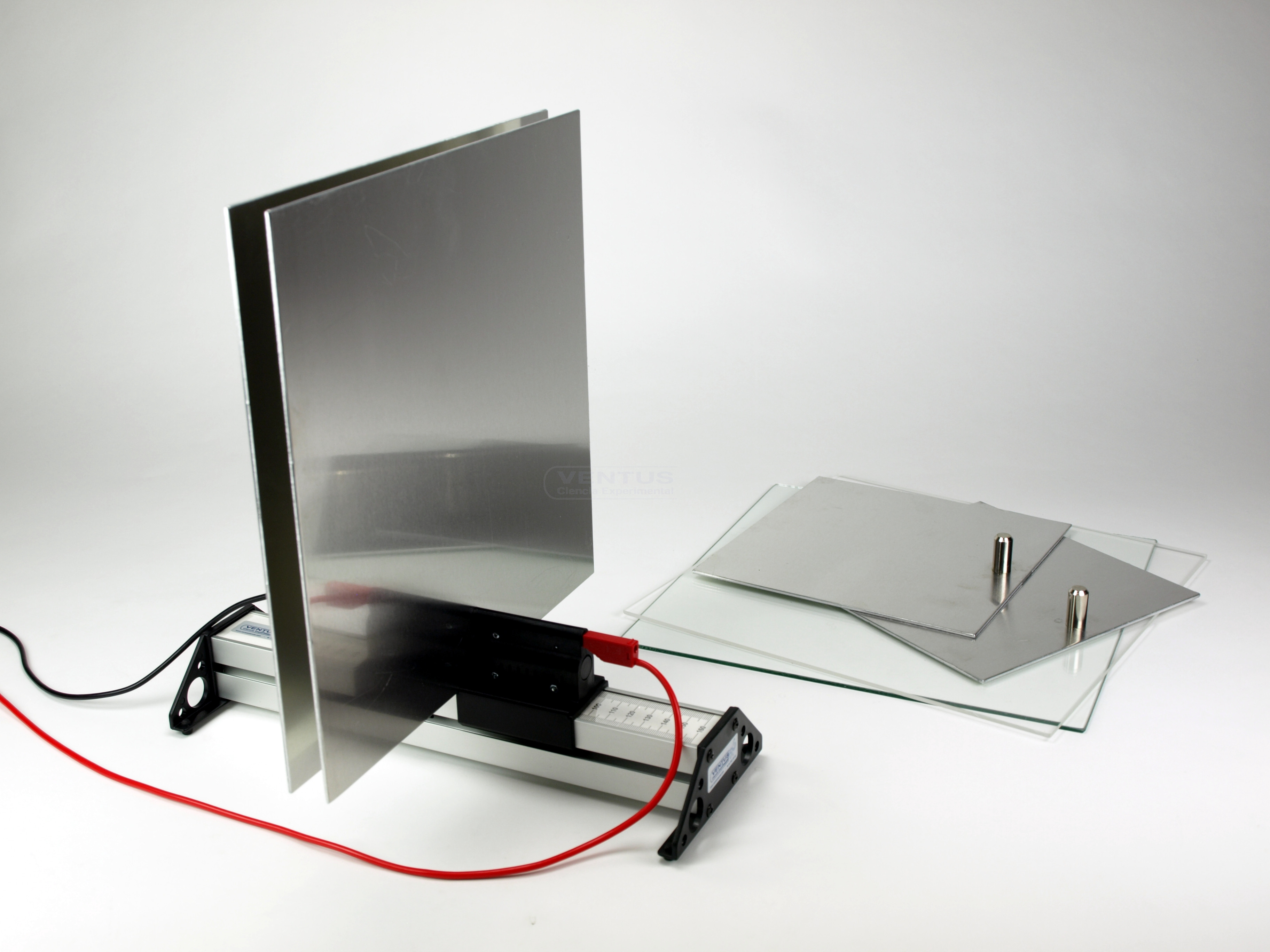

Condensador de placas regulable

Condensador de aire sobre base milimetrada. Dispone de dos pares de placas de 283x283 mm y 200x200 mm que se fijan magnéticamente a unos soportes aislantes que se deslizan sobre una base de aluminio que contiene una escala en mm. Esta fijación asegura un perfecto paralelismo entre las placas. El ajuste se puede variar de 1 mm a 120 mm, lo que supone una variación de la capacitancia de 300 pF a 2 pF. El circuito está protegido contra un contacto accidental de las placas. Los contactos eléctricos son mediante bornes de 4 mm.

También se suministra una placa de acrílico dieléctrico 290x290 mm de 3 mm de grosor y otra de vidrio de 290x290 mm de 3 mm de grosor.
