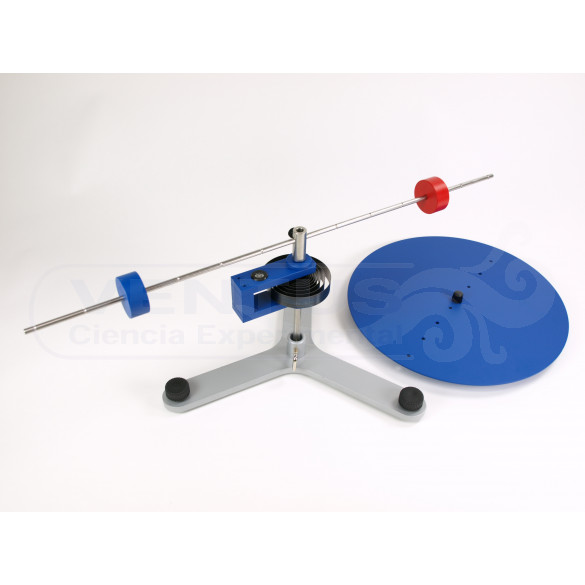

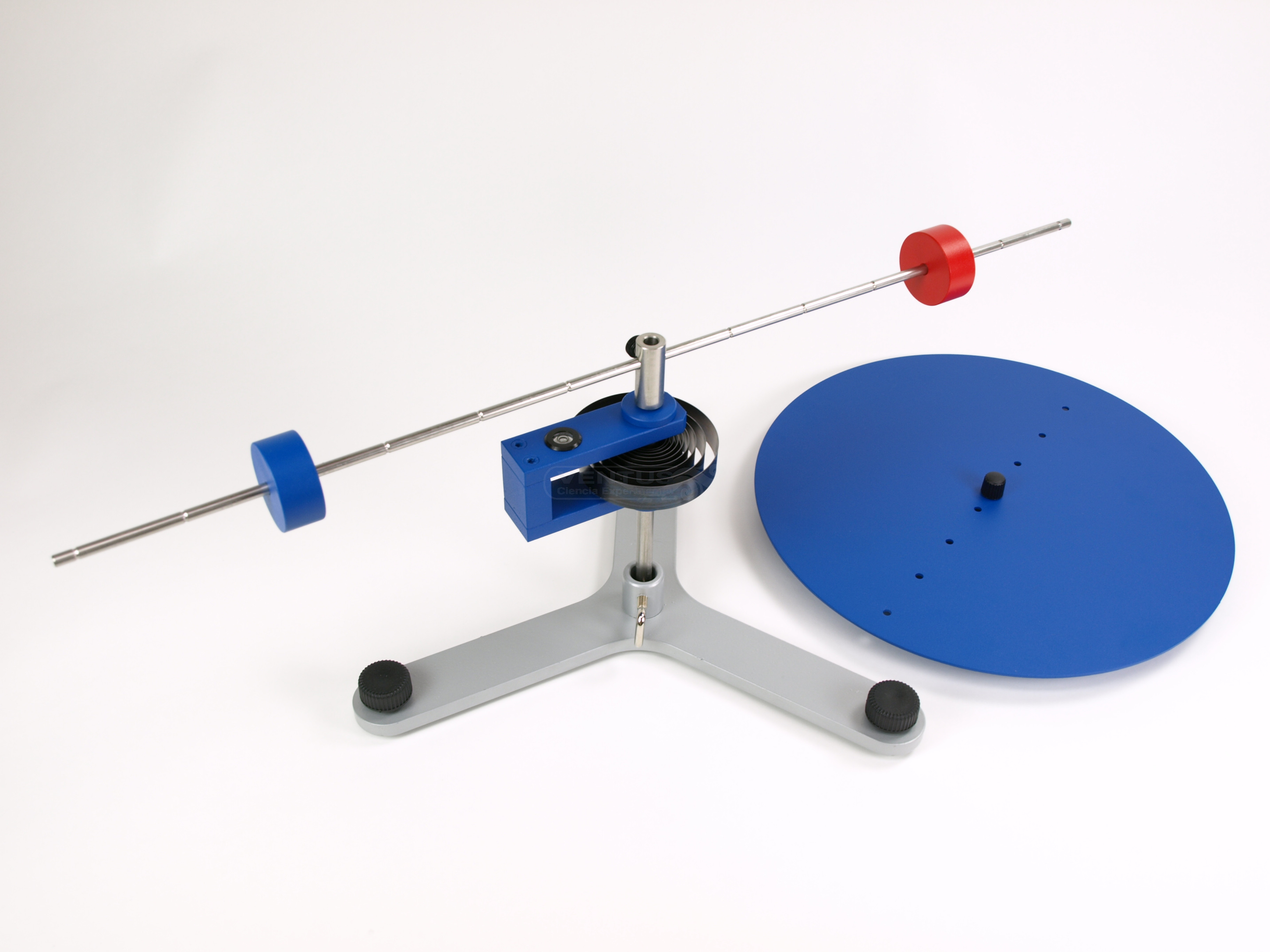

Dispositivo para momento de inercia

Para el estudio del momento de inercia de cuerpos con distinta geometría y verificación del teorema de Steiner. A partir de la medición del periodo de oscilación del eje de torsión se calcula el momento de inercia del cuerpo que está oscilando. Se consiguen resultados con alta precisión y reproducibilidad. Su suministran los siguientes elementos:

• Eje de torsión. Fleje en espiral montado en un eje con rodamientos de baja fricción y fijado a un bastidor en U con nivel de burbuja y varilla de soporte 10 mmØ. En la parte superior del eje se pueden fijar, mediante tornillo de apriete, diferentes accesorios con varilla de 8 mmØ. También dispone de orificio para insertar horizontalmente la varilla con hendiduras de 6 mmØ. Altura total con varilla 198 mm. Constante de torsión angular del muelle 0,028 Nm/rad.

• Varilla con hendiduras. Hendiduras cada 50 mm. Longitud 620 mm. Peso 135 g.

• Masas deslizantes (2x). Para deslizar a lo largo de la varilla con hendiduras y variar la distribución de masa con respecto al eje de rotación (simulando dos masas puntuales). Disponen de un sistema de bola y muelle que encaja en las hendiduras de la varilla, permitiendo variar la distancia fácilmente en tramos de 50 mm. Una masa es de color rojo y la otra azul para facilitar la medición de las oscilaciones. Diámetro: 45 mm. Peso de cada masa: 260 g.

• Disco metálico con orificios. Para la demostración del teorema de Steiner. Dispone de 8 orificios para poder desplazar el disco con respecto al eje de simetría en saltos de 20 mm. Con soporte de varilla de 8 mmØ para fijar al eje de torsión. Diámetro 320 mm. Peso 495 g.

Necesario no incluido: cronómetro (p. ej. ref. 11142) y soporte trípode nivelable (p. ej. 31235).

Para la medición de momentos de inercia de objetos de diferente geometría se recomienda la adquisición de la ref. 11568.
