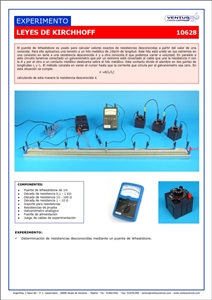

Leyes de Kirchhoff

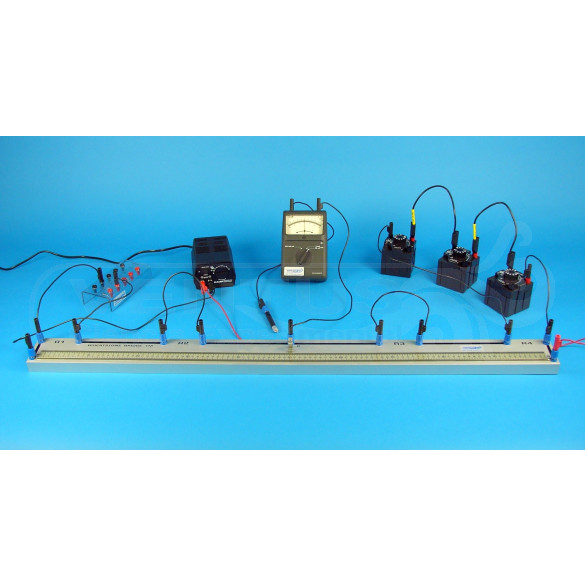

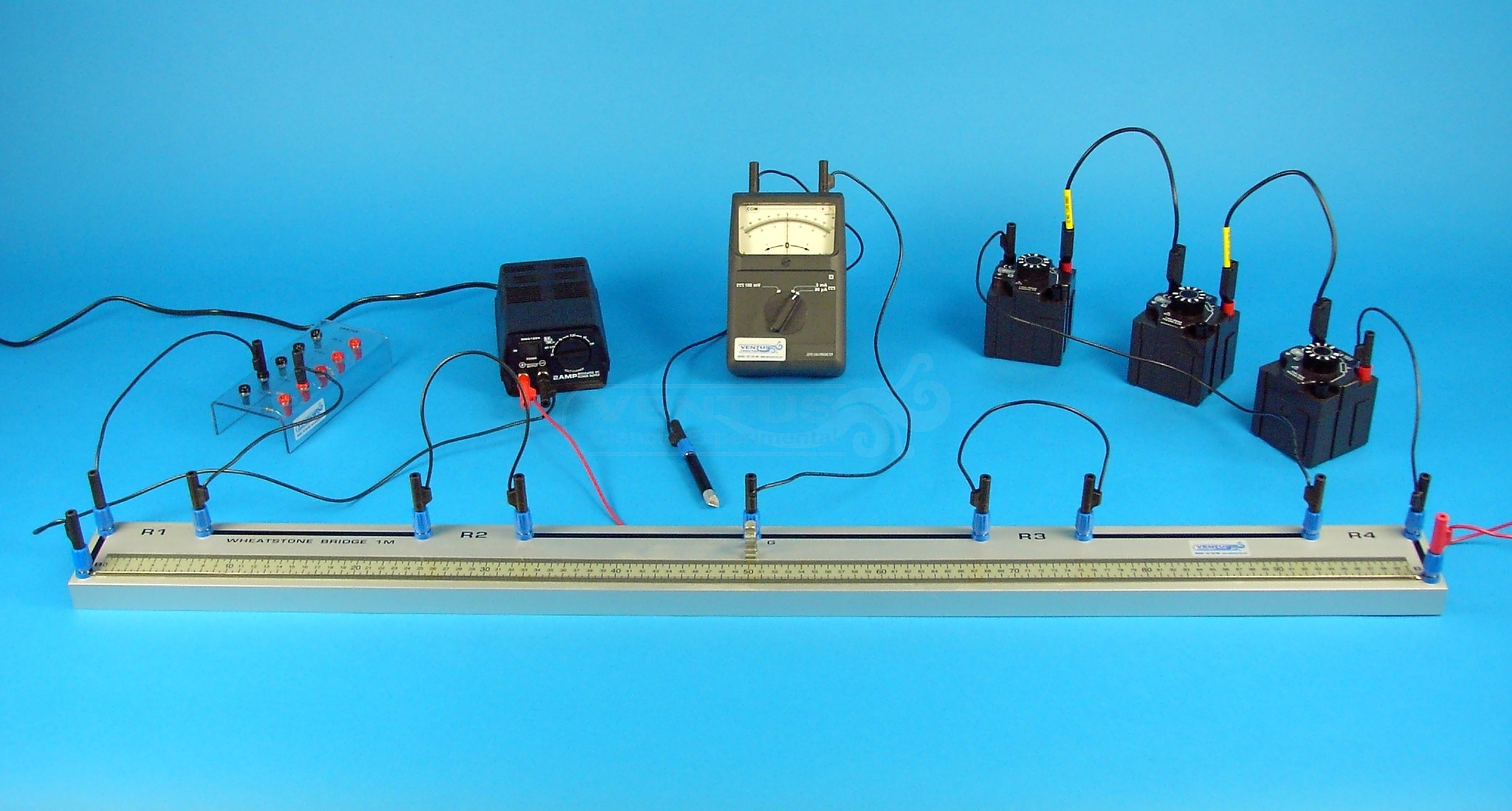

El puente de Wheatstone es usado para calcular valores exactos de resistencias desconocidas a partir del valor de una conocida. Para ello aplicamos una tensión a un hilo metálico de 100 cm de longitud. Este hilo está unido en sus extremos en una conexión en serie a una resistencia desconocida X y a otra conocida R que podemos variar a voluntad. En paralelo a este circuito tenemos conectado un galvanómetro que por un extremo está conectado al cable que une la resistencia X con la R y por el otro a un contacto metálico deslizante sobre el hilo metálico. Este contacto divide el alambre en dos partes de longitudes l1 y l2. El método consiste en variar el cursor hasta que la corriente que circula por el galvanómetro sea cero. En esta situación se cumple: X =R(l1/l2), calculando de esta manera la resistencia desconocida.
