Motor Stirling de vidrio

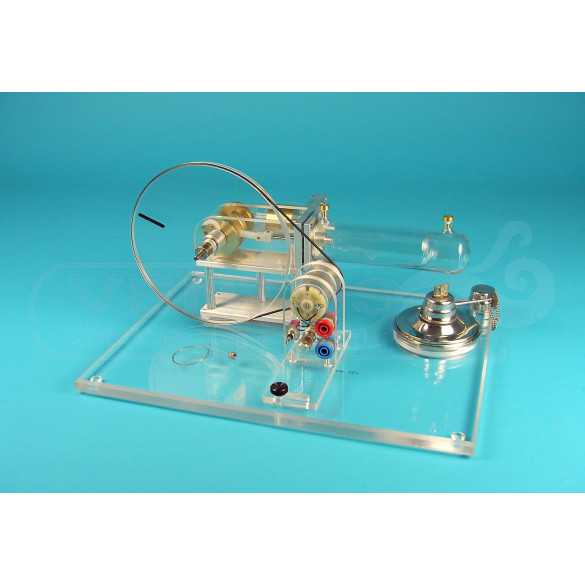

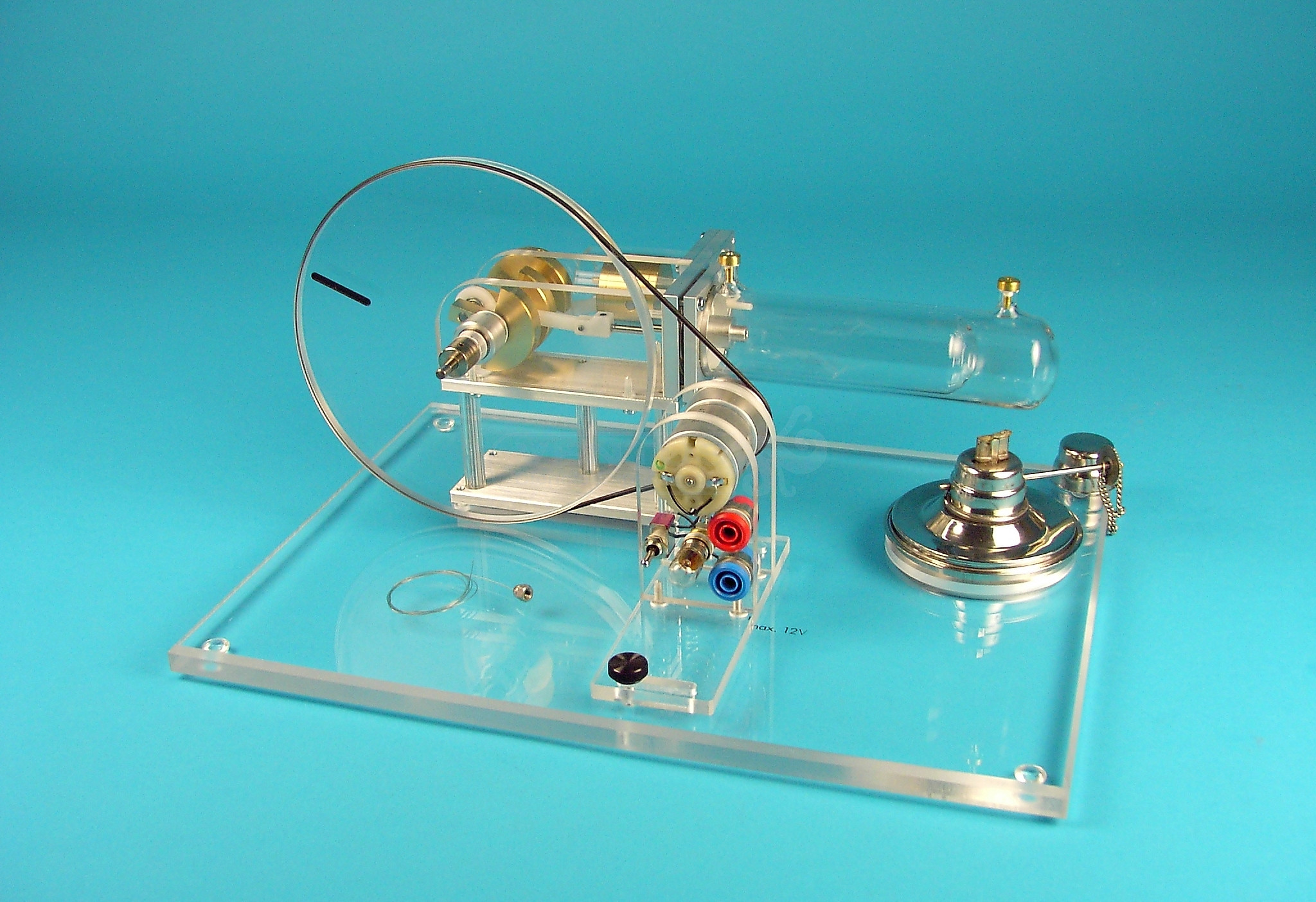

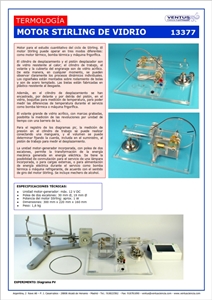

Realizado en materiales transparentes para el estudio cualitativo y cuantitativo como motor, máquina frigorífica o bomba de calor. El cilindro de desplazamiento y el pistón desplazador son de vidrio resistente al calor; el cilindro de trabajo, el volante y la cubierta del engranaje son de vidrio acrílico. Los cigüeñales están montados sobre rodamiento de bolas y son de acero templado. Las bielas están fabricadas en plástico resistente al desgaste. Incluye un mechero de alcohol con mecha ajustable para el aporte de calor.

En los extremos del cilindro se dispone de dos puntos para medición de las temperaturas fría y caliente. El volante grande de vidrio acrílico, con marcas grabadas, posibilita la medición de las revoluciones por unidad de tiempo con una fotopuerta. La medición de la presión en el cilindro de trabajo se puede realizar conectando una manguera y un sensor de presión, y el volumen se puede determinar fijando la cuerda al pistón de trabajo mediante un medidor de desplazamiento. Para más detalles ver experimento ref. 10457.

La unidad motor-generador incorporada, con polea de dos escalones, permite la transformación de la energía mecánica generada en energía eléctrica. Se tiene la posibilidad de conmutación para hacer lucir una lámpara incorporada, o para cargas externas, o para alimentación de energía eléctrica durante el servicio como bomba térmica o máquina refrigerante, de acuerdo con el sentido de giro del motor Stirling.

Potencia del motor Stirling: 1,5 W. Revoluciones en vacío: 1000 n/min. Volante: 140 mm Ø. Émbolos de trabajo: 25 mm Ø. Carrera del émbolo de trabajo: 24 mm. Volumen de gas: 32 cm³ – 44 cm³. Unidad motor-generador: máx. 12 V DC. Polea: de dos escalones (30 mm Ø, 19 mm Ø)

Dimensiones : 300×220×160 mm. Masa: 1,6 kg.
