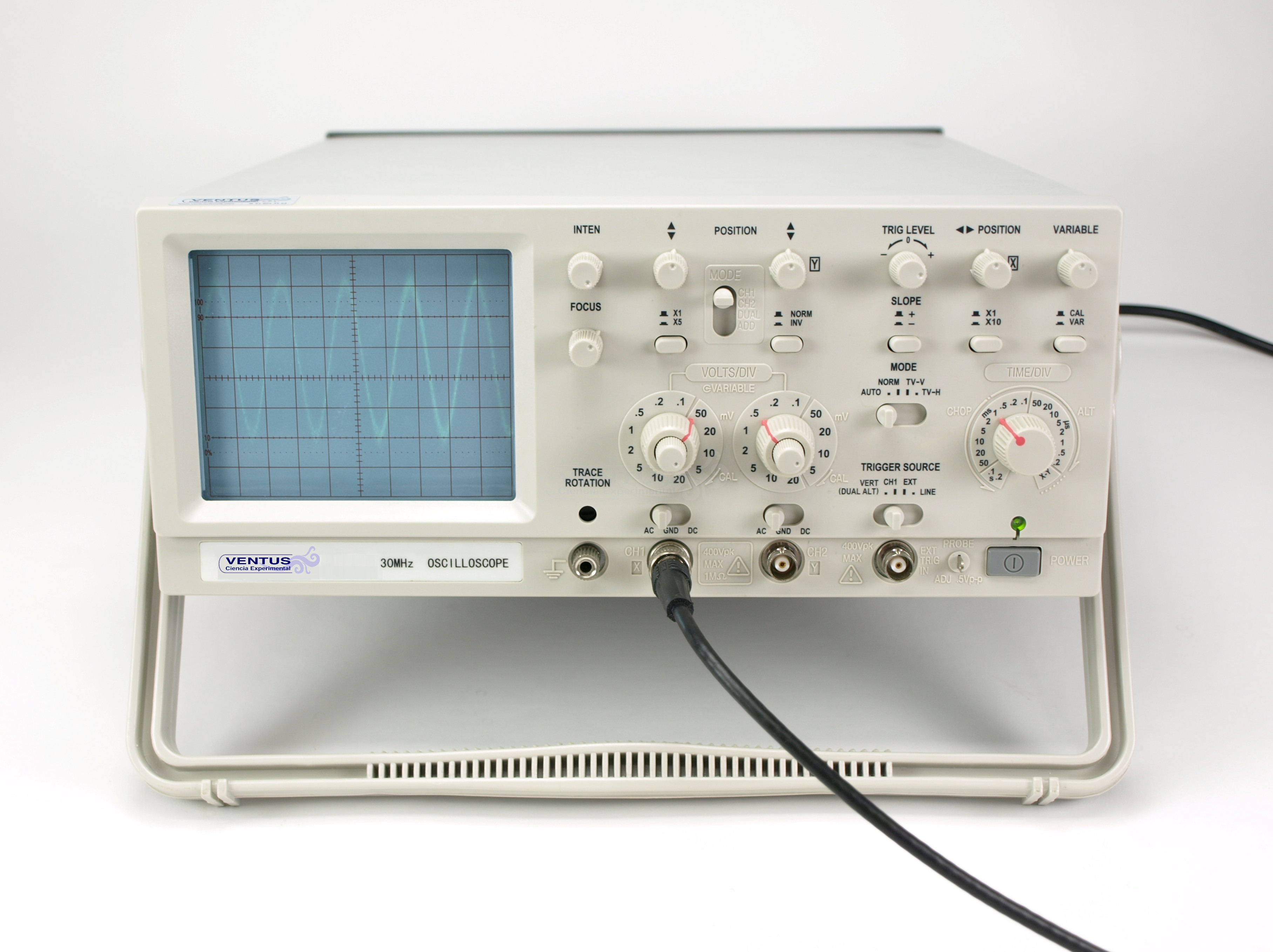

Osciloscopio analógico 2x30 MHz

Osciloscopio con dos canales de 30 MHz.

TUBO CRT: Tubo CRT de 6" rectangular. Área de 8x10 div (1 div = 10 mm). Potencial 2 kV. Ajuste de rotación, intensidad y foco.

SISTEMA VERTICAL:

- Sensibilidad 5 mV/div a 20 V/div. Escala x5 (sólo en CH1)

- Tiempo de ascenso ≤ 12 ns

- Ancho de banda (-3dB): CC (CA 10 Hz) hasta 30 MHz

- Máxima tensión de entrada 400 V (CC + AC pico) a 1 kHz o menos

- Acople de entrada CA, CC, GND

- Impedancia de entrada 1 MΩ ± 3%, 30 pF ± 5 pF

- Ajuste de ganancia 2,5:1

- Modo vertical: CH1, CH2, DUAL (CHOP, ALT), ADD, CH2 inverso

- Señal de salida CH1: 25 mV/div, 50 Ω, 20 Hz - 10 MHz (-3 dB)

SISTEMA HORIZONTAL:

- Tiempos de barrido 0,2s/div a 0,2 µs/div

- Escala x10

- Ajuste de ganancia ≥ 2,5:1

- Máximo tiempo de barrido 20 ns/div

SISTEMA TRIGGER:

- Modos AUTO, NORM, TV

- Acoplamiento CA

- Fuentes VERT-MODE, CH1, EXT, LINE

- Pendiente de disparo "+" ó "-"

- Sensibilidad trigger: INT: 1,5 div, EXT: 0,2 V, TV pulso sincronizado: 1 div ó 1 V

- Entradas externas trigger: Impedancia de entrada 1 MΩ ± 3%, 25 pF ± 5 pF. Tensión máxima de entrada 400 V

MODO X-Y:

- Entradas eje X: CH1, eje Y: CH2

- Sensibilidad, precisión X: 5 mV - 20 V/div, ± 3%, 1 mV - 2 mV/div, ± 5%

- Ancho de banda (-3dB): CC: 1 MHz

- Diferencia de fase ≤ 3 desde CC a 50 kHz

MODULACIÓN EJE Z: 2 MHz

CALIBRACIÓN de sondas: Fuente 1 kHz, 0,5 Vpp onda cuadrada.

Alimentación 230 V. Dim. 316x132x410 mm. Peso 8 kg

Para sondas de osciloscopio ver ref. 16528.
