Visualizador de campos eléctricos

Para el registro de líneas equipotenciales en campos eléctricos. Se compone de una cubeta de plástico en la que se vierte agua destilada y se introducen los electrodos sobre los que se aplica una diferencia de voltaje. Una hoja de papel milimetrado con las figuras de los electrodos se sitúa debajo de la cubeta, según desplazamos el electrodo en punta veremos la posición de las líneas equipotenciales y lo iremos anotando en otra hoja igual.

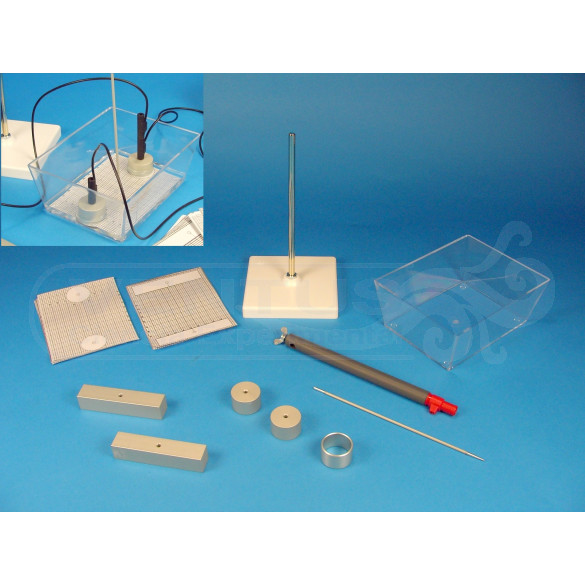

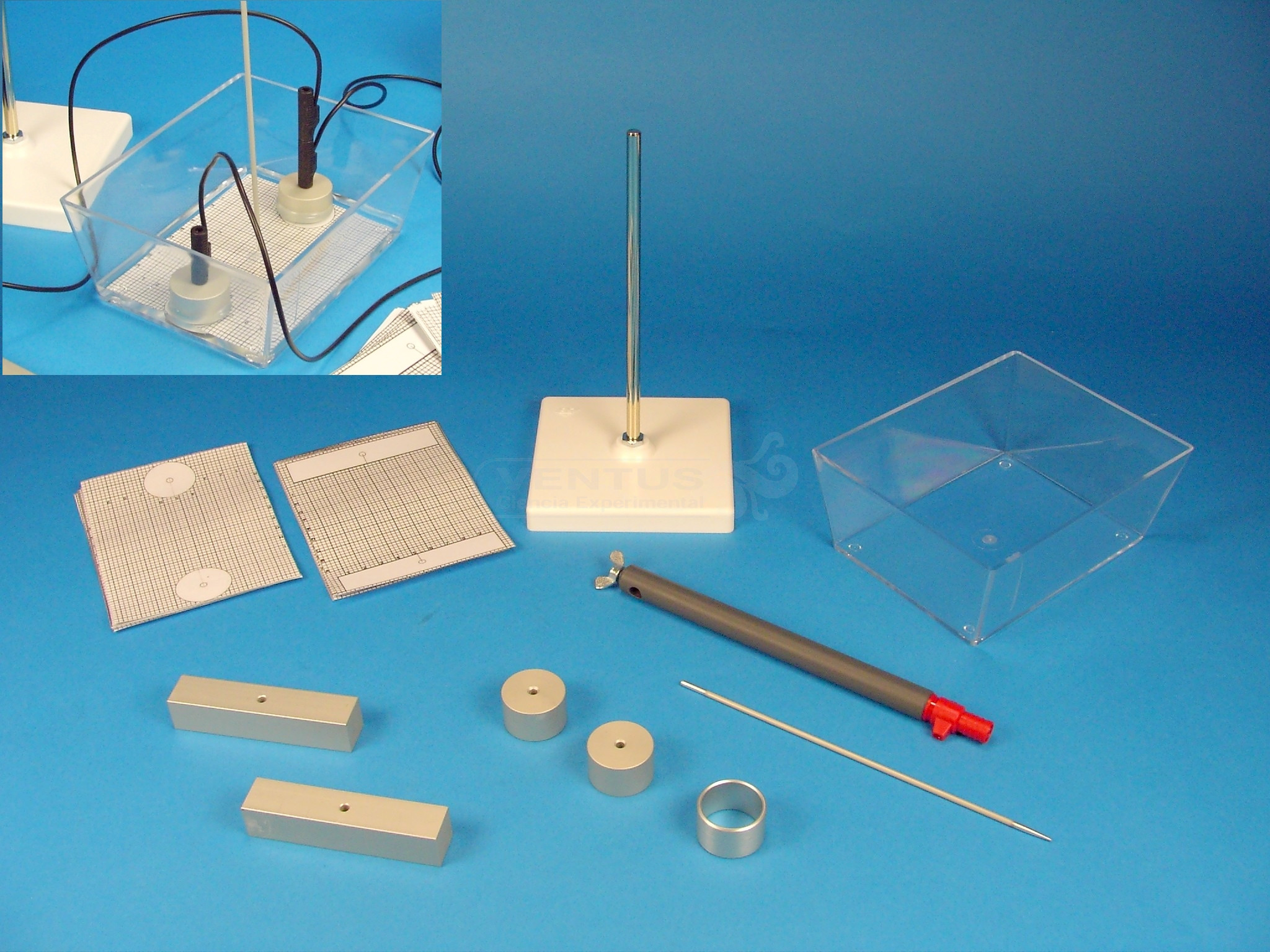

Contenido: cubeta de dim. 160x105x65 mm, soporte con electrodo medición, 2 electrodos rectangulares, 2 electrodos redondos, electrodo en anillo, 20 hojas de papel milimetrado.

Adicionalmente se requiere fuente de alimentación CA de 3 a 5 V, multímetro analógico, cables de conexión y agua destilada.
