Motor Stirling con parábola solar y generador eléctrico

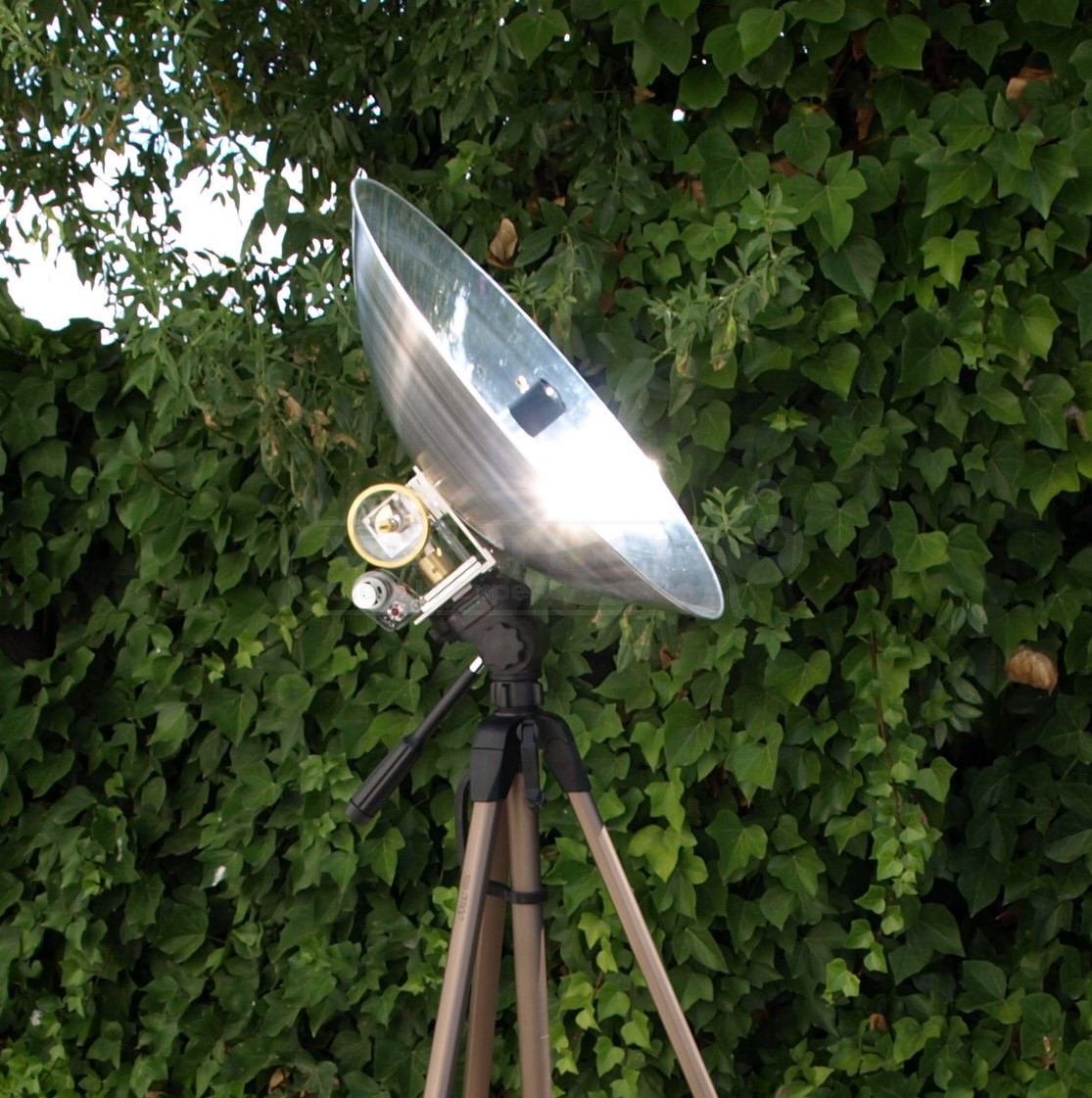

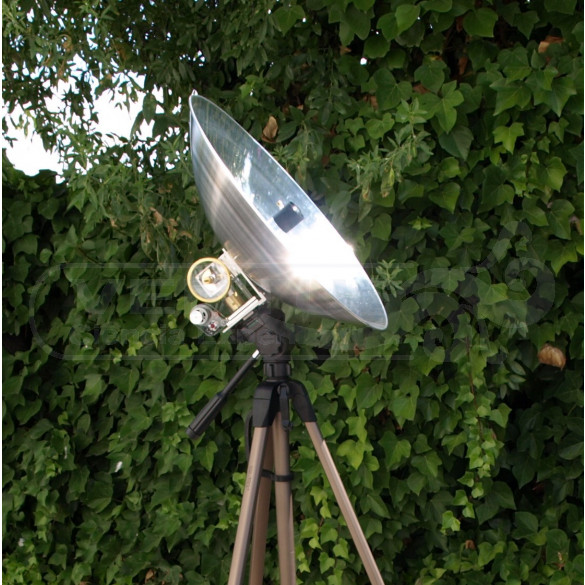

Motor Stirling montado en un reflector parabólico que concentra la luz solar y da una visión clara del funcionamiento de este tipo de generadores eléctricos cada vez más extendidos.

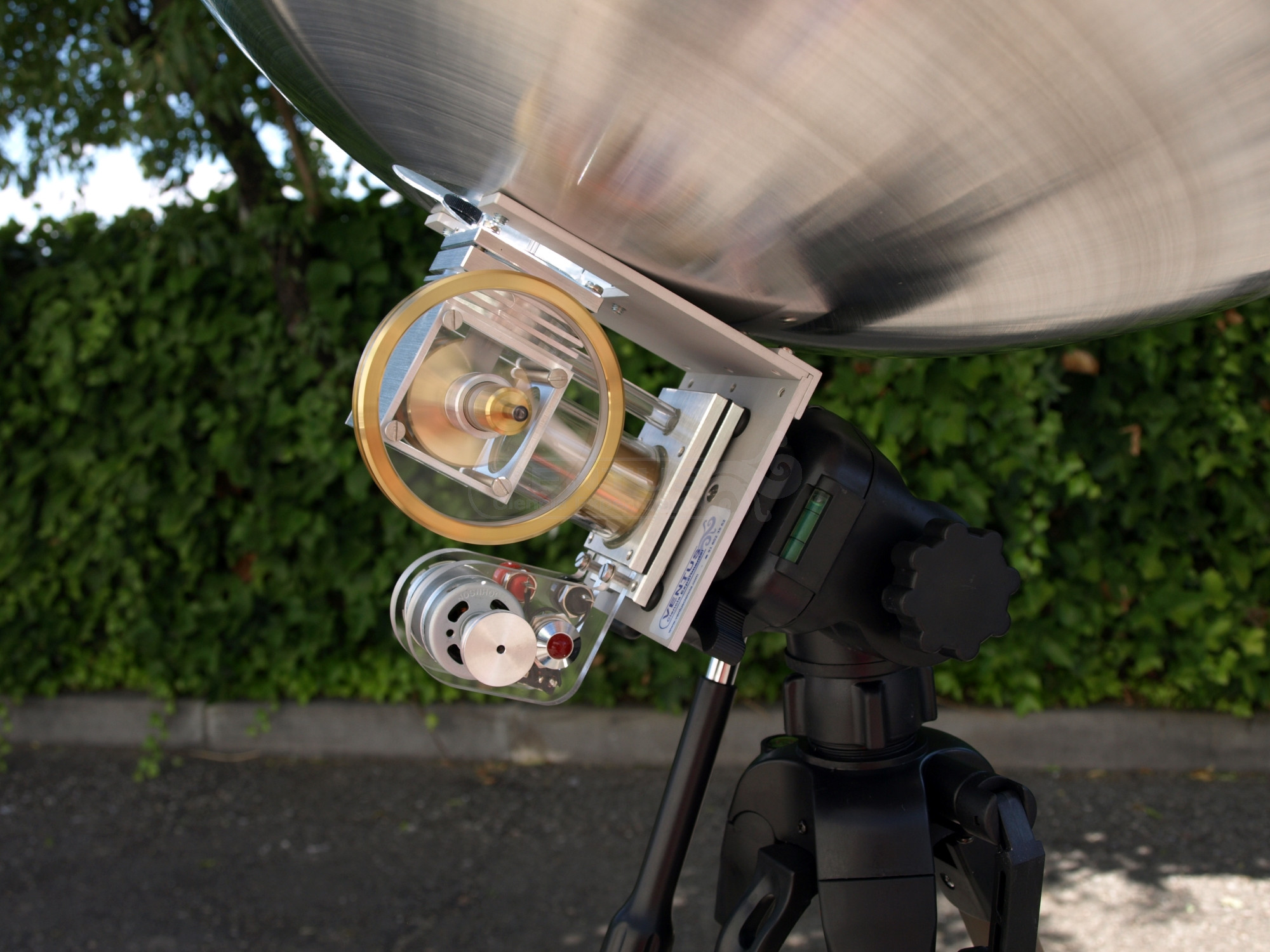

El pistón del motor Stirling está situado en el foco del reflector parabólico de tal forma que alineándolo con los rayos solares se consigue una alta temperatura que permite el giro del volante del motor a alta velocidad.

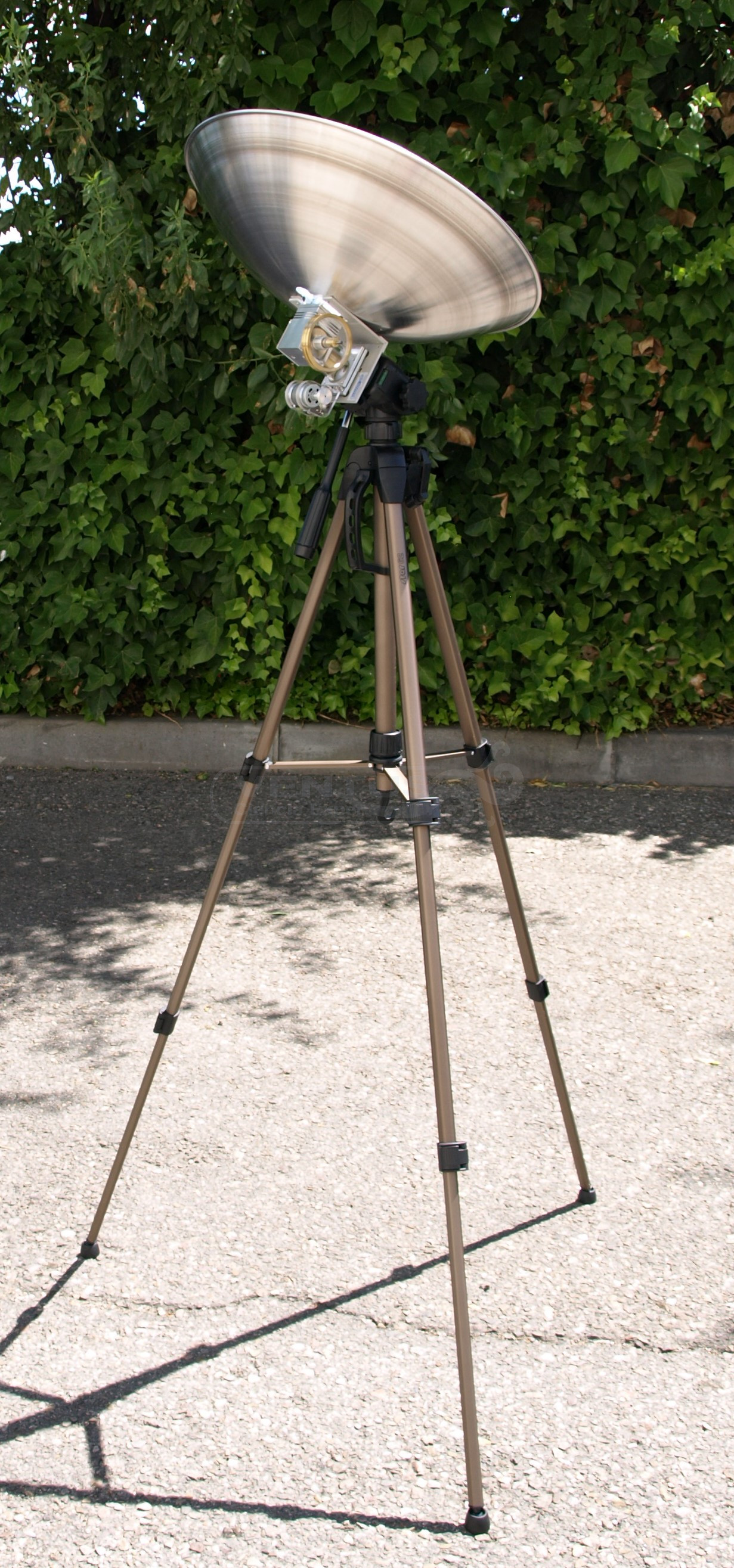

Se acopla a un trípode estándar de cámara fotográfica (incluido).

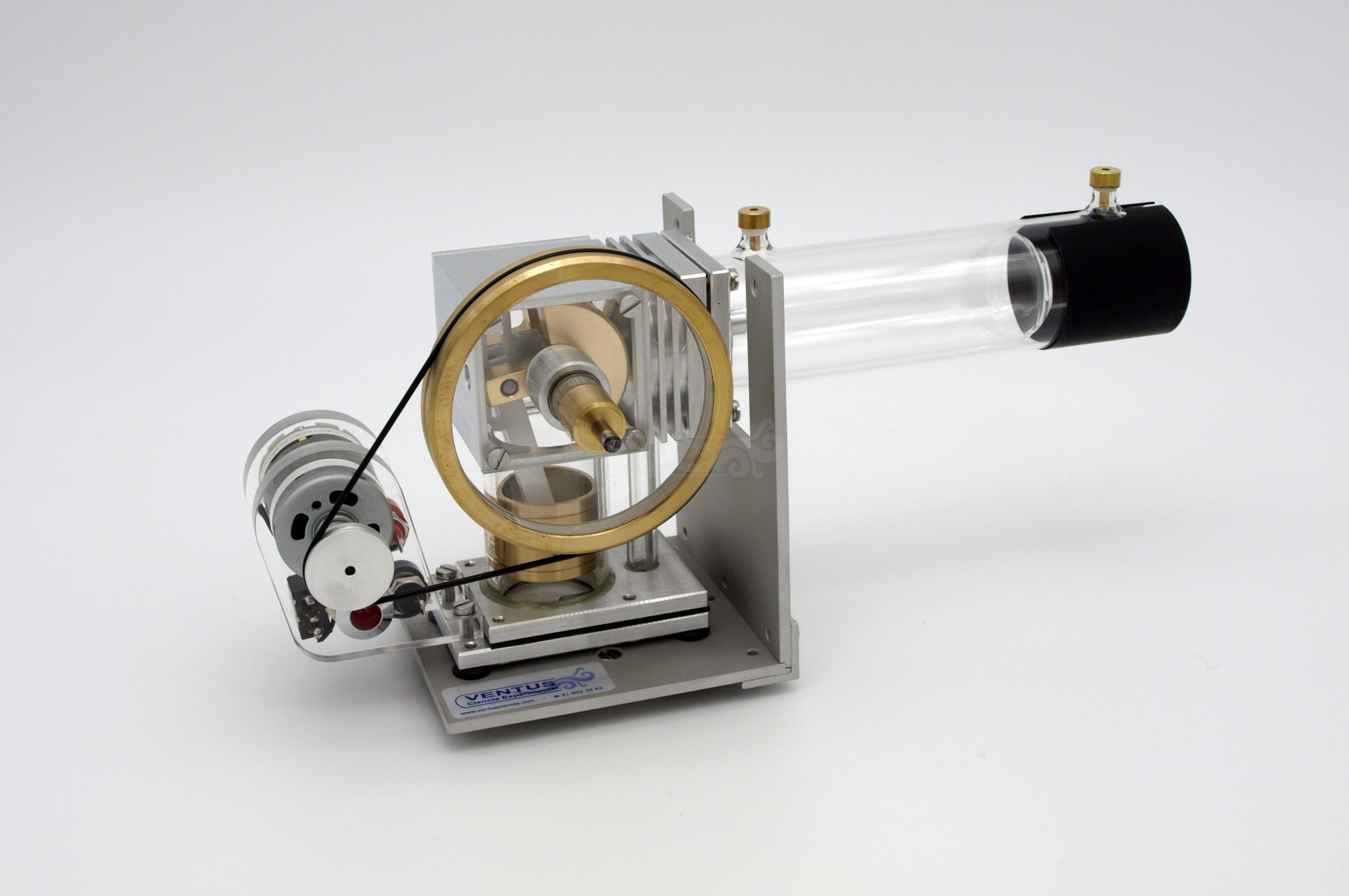

Diámetro del reflector parabólico 470 mm capaz de generar 200W de energía térmica. Configuración de pistón a 90º con un funcionamiento equilibrado y silencioso hasta 1000 rpm. Para facilitar la comprensión de su funcionamiento el motor está fabricado en un vidrio especial que permite ver el funcionamiento de cada una de sus partes. El cigüeñal está montado sobre rodamiento de bolas de acero templado.

Este diseño ofrece un equipo libre de mantenimiento. Da un rendimiento de 1,5 W mecánicos. El cilindro de desplazamiento tiene incorporados dos casquillos de medición para introducir dos sondas de temperatura de hasta 2mmØ y poder medir la diferencia de temperaturas. La unidad motor/generador eléctrico transforma la energía mecánica del movimiento en energía eléctrica con salida a través de bornes de 4 mm. Incluye una lámpara que se ilumina con el movimiento. La tensión máxima de salida es de 12 VCA. Alimentando el motor eléctrico de forma externa se puede demostrar el funcionamiento como bomba térmica y máquina refrigerante dependiendo del sentido de giro.

Incluye:

- Motor Stirling transparente alta precisión.

- Reflector parabólico 470 mmØ.

- Soportes.

- Volante de inercia 70 mm.

- Anillo absorbente negro.

- Conectores para medición de temperatura en cilindro.

- Unidad motor/generador.

- Trípode.
