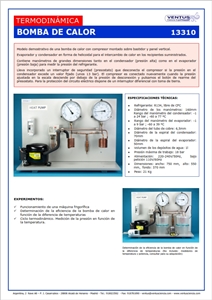

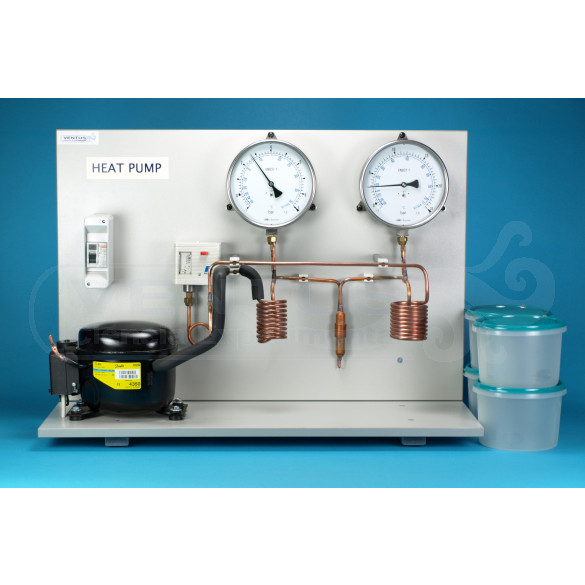

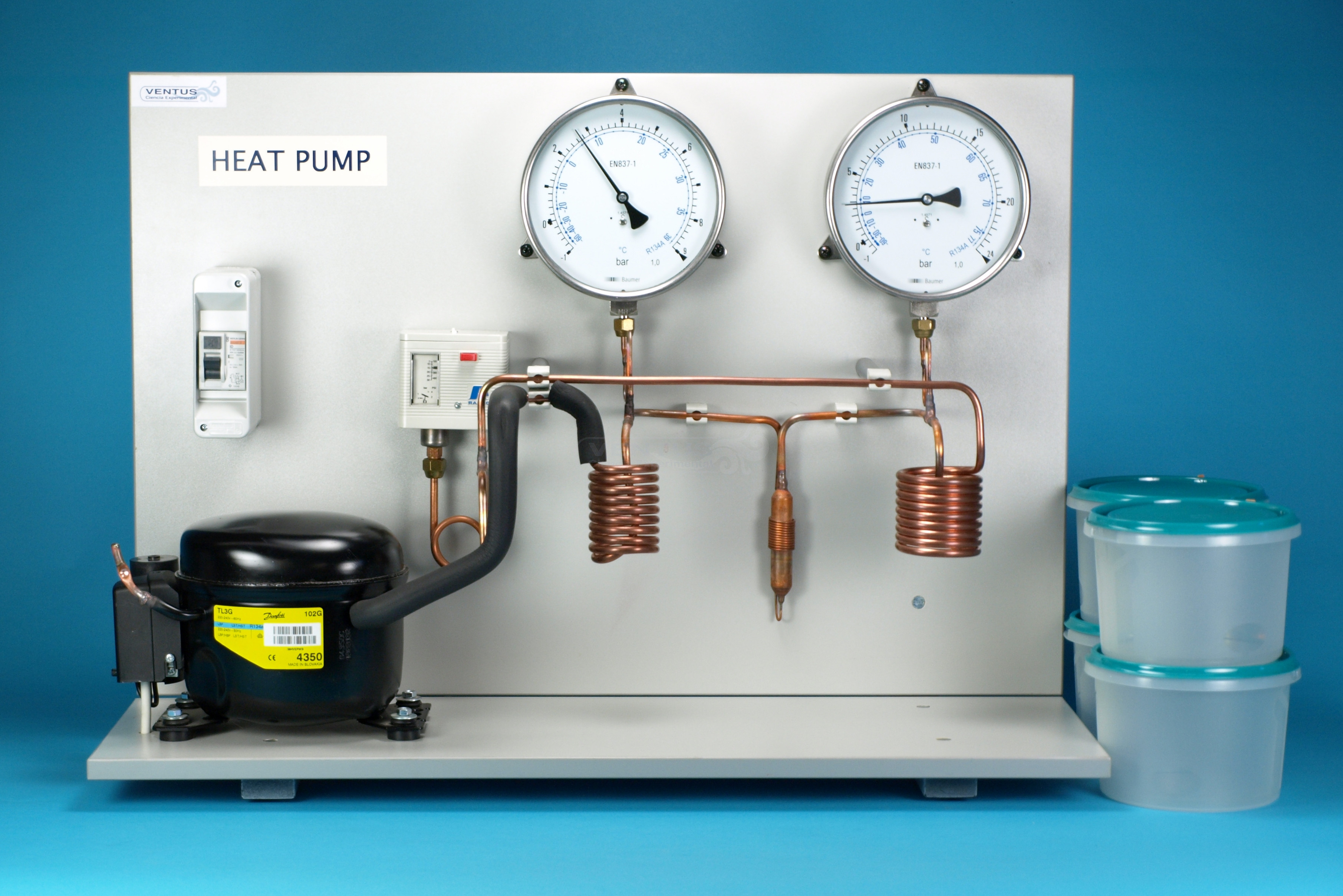

Bomba de calor

Para el estudio del funcionamiento de una máquina frigorífica con compresor, montado sobre bastidor y panel vertical.

Condensador y evaporador en tubo de cobre helicoidal para intercambio de calor en los recipientes. Dos manómetros de grandes dimensiones (160 mmØ) para medir la presión del refrigerante en el condensador (alta presión) y en el evaporador (baja presión). Tiene integrado un interruptor de seguridad contra altas presiones que corta la alimentación del compresor en el caso de que la presión exceda de un valor fijado (aprox. 13 bar). El compresor volverá a funcionar cuando pulsemos el interruptor y la presión baje del valor de corte fijado. También dispone de un interruptor diferencial para la protección eléctrica del circuito. Refrigerante R134 sin CFC.

Rango manómetro del condensador: -60 a 70 ºC. Rango del manómetro del evaporador: -60 a 39 ºC. Diámetro de la hélice del condensador: 70 mm. Diámetro de la hélice del evaporador: 50 mm. Capacidad de los recipientes de intercambio de calor: 1 l. Presión máxima de funcionamiento: 18 bar.

Dim. 750x550x370 mm. Peso: 21 kg.

Para medidas cuantitativas tales como determinar la eficiencia o medir el ciclo termodinámico se recomienda el medidor de energía ref. 16485 y termómetro dos canales ref. 35276 con dos sondas ref. 35280.
