Equipo de energía fotovoltaica

Para el estudio cualitativo y cuantitativo de la generación de energía a partir de paneles fotovoltaicos. Se pueden realizar los siguientes experimentos: Medición de la intensidad de la radiación; La célula solar como cambiador de energía y como diodo; Tensión sin carga y corriente de cortocircuito de una célula solar; Tensión y corriente sin carga en función de la intensidad de radiación; Corriente de cortocircuito en función del ángulo de incidencia de la luz; Conexiones en serie y paralelo de células solares; Registro de curva característica voltaje/intensidad; Determinación del rendimiento; Reproducción del transcurso de un día; Carga y descarga de un acumulador; Montaje de una red aislada; Registro por PC del diagrama V/I de una célula solar, registro por PC de la transformación de la corriente continua en alterna, registro por PC de la carga y descarga de un condensador.

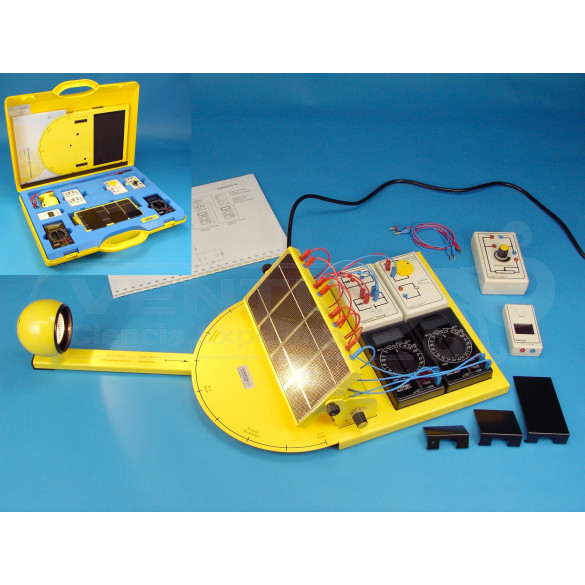

El equipo contiene: placa base, lámpara halógena, alimentación de tensión regulable, módulo solar con 4 celdas individuales y ajuste de inclinación, 2 multímetros, sensor intensidad de radiación, caja de carga con motor y bombilla, caja con acumuladores NC, condensadores tipo Gold Cap y diodo de bloqueo, caja de medición con resistencia variable, cables de conexión, caja de medición con conexión a PC, cable RS232, adaptador RS232 a USB, caja con inversor AC, software toma de datos, manual de experimentos y soluciones con datos experimentales, maletín de conservación.
